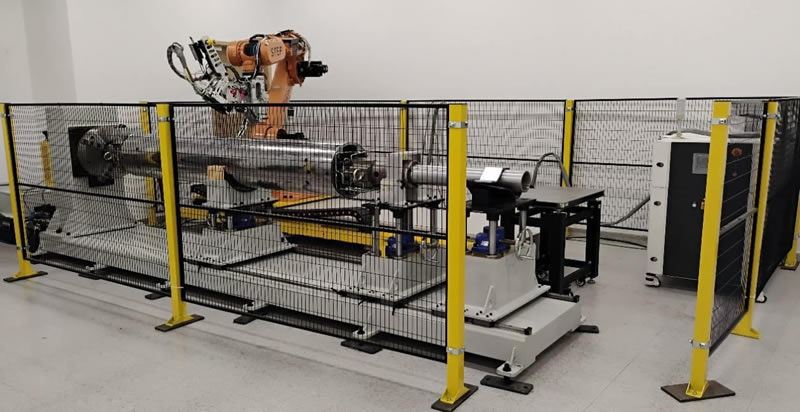

TKS WI 热塑复材原位固结铺放缠绕设备
铺放-缠绕一体化热塑性复合材料解决方案
产品简介
TKS WI系列是面向热塑性复合材料工艺开发与小批量生产的铺放-缠绕一体化系统。设备集成六轴工业机器人与卧式回转缠绕单元，在统一控制架构下实现自动铺放与缠绕双模式原位固结加工。
适用于回转体及平板类碳纤维增强热塑性复合材料构件的成型制造。铺放工件尺寸≥500×500mm，缠绕工件直径30-300mm，缠绕工件长度500-2000mm。
配套铺放路径规划软件TKS PATH和缠绕路径规划软件TKS WIND（支持环缠/螺旋缠/罐体缠/锥体缠），操作简便，工艺灵活。
核心优势
铺放-缠绕一体化设计
集成六轴工业机器人与卧式回转缠绕单元，在统一控制架构下实现自动铺放与缠绕双模式原位固结加工。
兼容高温材料
兼容PEEK/PAEK高温材料，耐腐蚀性提升3倍，满足高端应用场景需求。
多种缠绕模式
支持环缠、螺旋缠、罐体缠、锥体缠等多种缠绕模式，适应不同产品结构需求。
智能软件系统
配套铺放路径规划软件TKS PATH和缠绕路径规划软件TKS WIND，操作简便直观。
原位固结技术
在缠绕和铺放过程中实现原位固结，简化工艺流程，提高生产效率。
广泛应用领域
适用于储氢瓶与CNG气瓶缠绕，传动轴、扭力杆等管状结构成型。
规格参数
| 参数类别 | TKS WI |
|---|---|
| 设备类型 | 铺放-缠绕一体化系统 |
| 铺放工件尺寸 | ≥ 500 × 500 mm |
| 缠绕工件直径 | 30 – 300 mm |
| 缠绕工件长度 | 500 – 2000 mm |
| 机器人类型 | 六轴工业机器人 |
| 缠绕单元 | 卧式回转缠绕单元 |
| 材料兼容性 | PEEK、PAEK等高温热塑性材料 |
| 耐腐蚀性 | 提升3倍 |
| 铺放路径规划软件 | TKS PATH |
| 缠绕路径规划软件 | TKS WIND（环缠/螺旋缠/罐体缠/锥体缠） |
| 定位阶段 | 原型设计/预认证阶段 |
| 功能定位 | 快速、低成本的非关键组件原型设计 |
| 目标用户 | 高校、企业研发部门 |
应用领域
储氢瓶缠绕
氢能源储氢瓶纤维缠绕制造
CNG气瓶
压缩天然气气瓶缠绕成型
传动轴
汽车传动轴等管状结构成型
扭力杆
高性能扭力杆复合材料制造
平板类层合板
复合材料层合板及加筋壁板铺放
科研研发
热塑性复合材料工艺开发
